TBH-522型150kW短波发射机集成电路的应用及维护
吴宜斌
(国家广播电视总局831台,浙江 兰溪 321100)
摘要点击次数:92

摘  要:本文主要以TBH-522型150kW短波发射机为例,对其所采用的LF353N 1FFT集成电路进行详细的研究,进以针对其应用原理以及所存在的故障问题,提出一系列有效的优化措施,以便为促进TBH-522型150kW短波发射机的可持续发展,提供准确的参考依据。


关键词:TBH-522型;150kW短波发射机;集成电路;应用维护


作者介绍:

吴宜斌(1973.08-),男,浙江兰溪人,工程师,本科。研究方向:150KW短波发射机自动化改进与维护。


中图分类号:TN838     文献标识码:A 文章编号:2096-4706(2018)03-0000-03

Application and Maintenanceof TBH-522 150kW Short Wave Transmitter IC

WU Yibin

(State Administrationof Radio and Television 831 Radio Station,Lanxi  321100,China)

AbstractThis papermainly takes the TBH-522 150kW short wave transmitter as an example,and makes a detailed study of the LF353N 1FFT integrated circuitused in it,and puts forward a series of effectiveoptimization measures in order to promote the sustainable development of theTBH-522 150kW short wave transmitter,provide accuratereference.

KeywordsTBH-522;150kW shortwave transmitter;IC;application maintenance


0  引  言

近年来,随着信息技术的普及和应用,社会各界对于短波发射机的应用和维护问题也给予了相应的重视,因为该设备在实际应用时,会经常出现各种音频故障,不仅影响自身应用功能,而且还会给使用单位造成一定的经济损失,因此,相关工作人员一定要掌握短波发射机的应用原理和维护方式。目前,TBH-522150kw短波发射机的应用率最为显著,因此对该发射机的应用情况和维护情况进行深入的分析,很有必要。


1  LF353N集成电路概述

LF353N集成电路系统具有较高的增益和共模抑制比,并且运行稳定性以及温度稳定性都十分明显。由于LF353N集成电路的自身优势,其运用范围也在不断扩大,在一些高放大倍数的电路单元中都有着较显著的应用成效。在实际运行时,为了加强电路的安全性和流畅性,LF353N集成电路大多会配合反馈网络形成一个完整的整体。另外,从构造上看,LF353NJFET输入型双运放集成电路具有十分简洁的内部构造,主要是由各种放大器集成电路所构成,如:输入放大级、输入差分放大级、主电压放大级以及输出电流放大级。

其中,输入放大级是指由两只P沟道JFET组成的共源极差分电路,其可以将镜像恒流源作为负载,来实现电路增益的升高;输入差分放大级与主电压放大级有着十分紧密的联系,其主要是由一个射极跟随器所构成,可以大大提升主电压放大级的输入阻抗和共源极差分电路的负载增益;主电压放大级则是一个极为简洁的单级共射极放大电路,其输出端到输入差分放大级的输出端之间安设了相应的电容补偿网络,进以确保自身的放大级达到饱和状态,对放大器的稳定性造成影响。输出电流放大级则是由NPNPNP所构成,其属于一个完整的互补射极跟随器,即所包含的两个100Ω电阻能够提升输出电流放大级的静态电流稳定性,而200Ω电阻则可用来控制输出短路电流,避免其出现短路和不稳定现象。


2  TBH-522150kW短波发射机中LF353N集成电路的运用

目前市面上的TBH-522150kw短波发射机大多都来自于北京广播器材厂,在其1A8A4音频通路板中,都会采用LF353NJFET输入型双运放集成电路,主要将其作为线路驱动器,以便实现对发射机音频信号的有效控制。

该集成电路在短波发射机中的应用如图1所示,首先,将a信号输入到发射机电路中,进以作为复合信号来使用,然后再将这些信号传送到U3-LF353N集成电路的3“+输入之前,并增设相应的允许输入控制系统,以便可以将发射机a信号和b信号进行准确的对比分析。

其次,当a信号的复合信号峰值9.2Vp-p时,比较器U2会发出相应的动作,并输出低电平,这时短波发射机就会处于切顶状态,以便可以触发降功率电路自动降功率。相对,另一路信号会直接传送给RS触发器,若是在这过程中缺少复位信号,则面板的降功率指示灯会自动点亮,并持续到降功率结束后,只有在、在人工帮助下才能熄火。此外,如若短波发射机处于非工作状态或没有信号的功率输出的情况下,b信号的工作指令会以高电平为主,且经由Q16导通将其直接送到U3射级跟随器的a信号接地,进而可以很好的阻挡a信号对U2比较器的“-输入端造成影响。

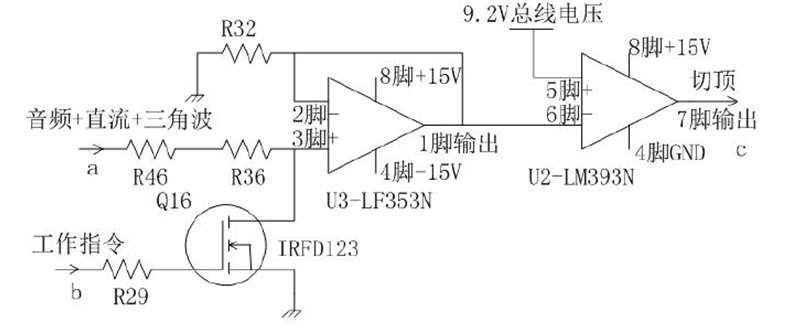

1  集成电路在短波发射机中的应用



3  TBH-522150kW短波发射机 LF353N电路故障维修

3.1  发射机切顶指示灯常亮故障

通常,短波发射机切顶指示灯常亮故障是指在试机过程中出现PSM控制装置小盒切顶故障灯始终处于点常状态,甚至在故障复位后依然常亮。要想从根本上对这种故障加以全面的解决,相关技术人员可以先对过荷保护及PSM控制装置小盒逻辑设计进行相应的调整,并及时更换PSM控制小盒上的A4音频通路板,若是,常亮故障仍然存在,可以采用三用表对PSM控制小盒A4音频通路板集成电路U2-LM393N123567脚电压进行重新测量,若是电压值都处于标准数值内,则说明U2工作正常,反之则说明U2出现了一定的工作故障。同时,还要对LF353N集成电路进行全面的测量,若指示灯还是常亮,则还要测量发射机的供电电源,一旦发现8脚电压为15.1V4脚电压为0.17V,可证明4脚电压不稳定,其正常电源应以-15V负电源为基准。最后,还要测量PSM控制小盒的低压电源板,若发现稳压管 U2-CW7924CK 的输出为0V,正常工作为-24V,则要立即更换PSM 控制小盒的低压电源板后,这样才能保证发射机工作正常。


为了更好的判断故障,相关维修人员还要在检修间搭了建一个完善的PSM控制小盒平台,将U3-LF353N1脚和2脚跳开与管座进行连接,并对两者进行单独的集成,尽量与1kΩ电阻进行接地,以便可以断开PSM控制小盒的低压电源板的-24V后测量,若是这一期间,指示灯还是会偶尔常亮。则要对该集成电路参数进行相应的检测,因为F353N的供电是共模输入电压相等的正电源负电源,所以当负共模电压波动在3V的负电源时,放大器工作应处在正常放大模式;相反,若负共模输入电压超过了共模电压门限标准,则势必会导致运放输出量不断增加,很容易会出现反转输出现象。而当共模供电电压处于正常状态时,则锁存器会自动解锁,这时就会实现信号的正常输入,从而LF353N运算放大器也会进行正常的运转。

对于发射机切顶指示灯常亮故障而言,要想使其彻底的得到完善,就要对原有的PSM控制小盒的低压电源板进行相应的优化,既要监测电压输出,用表针或数字表头来指示电压,以便可以最大化控制故障问题的延长;同时,还要更换LF353N集成电路,利用LF353P电路来代替,这样一旦负电源供电电压超过门限标准,则输入电压只要负电源电压,输出电压=输入电压,就会有效缩短集成电路故障时间。若是在此时,启动发射机,就要对其发射机功率进行增加,尽量采用手动升功率,这样才能使故障问题得到彻底的解决。

3.2  发射机切顶指示灯闪亮故障

据相关实践证明,该发射机故障一般是由于调制器功率模块受到损坏所致,所以,为了保证调制信号能够完整顺利的进行输出,就要自动降低发射机功率,并减少载波开通模块数和调制开通模块数,这样才能避免发射机在调制时,其输出射频信号会发生畸形射变现象。此外,当a信号超过定额基准时,也会出现闪亮故障,这时就要降低发射机功率,以保证调幅信号的正常输出,并使高末电子管的屏级电压小过压保护或者过流保护,这样就会使发射机切顶指示灯恢复到正常使用状态。


4

综上所述,本文主要对LF353N的工作状态和工作性能进行了详细的阐述,并概括了其在TBH-522150kW短波发射机中的运用情况以及所发生的故障反应,进以通过相应的故障维修方法来使之得到彻底的解决,从而既提高了工作人员对LF353N集成电路的认识度,又突显了该电路在TBH-522150kW短波发射机中的实效作用。


参考文献:

[1] 胡宝康.A/D转换器在TBH522150kW短波发射机中的应用 [J].广播电视信息,2017(5):14-15.

[2] 李丹.嵌入式系统在TBH522150kW短波发射机调谐自动化改造中的应用 [J].电子技术,2017(6):44-45.
